Høytrykks FLARE-O-koblinger med O-ringtetning (SAE 37° Flare)
Høytrykks FLARE-O-koblinger med O-ringtetning (SAE 37° Flare)
Høytrykks FLARE-O-koblinger med O-ringtetning (SAE 37° Flare)
Høytrykks FLARE-O-koblinger med O-ringtetning (SAE 37° Flare)
Høytrykks FLARE-O-koblinger med O-ringtetning (SAE 37° Flare)
Høytrykks FLARE-O-koblinger med O-ringtetning (SAE 37° Flare)
Høytrykks FLARE-O-koblinger med O-ringtetning (SAE 37° Flare)
Høytrykks FLARE-O-koblinger med O-ringtetning (SAE 37° Flare)

Høytrykks FLARE-O-koblinger med O-ringtetning (SAE 37° Flare)

FLARE-O-fittings er presist konstruerte hydrauliske koblinger som er ment å gi lekkasjefri ytelse i applikasjoner med lavt til middels trykk (opptil 3,000 PSI). Disse fittingene garanterer en sterk, vibrasjonsbestandig forbindelse ved å integrere en elastomer O-ring som er plassert strategisk innenfor tetningsgrensen. De gir bedre tetningspålitelighet og kan brukes som en drop-in-erstatning for konvensjonelle utvidede rørfittings, samtidig som de er kompatible med SAE 37° utvidelsesstandarder. FLARE-O-fittings, som kommer i en rekke O-ringmaterialer (Buna-N, Viton og EPDM), er perfekte for krevende hydrauliske, mobile og industrielle systemer.

FORESPØRSEL
Tekniske beskrivelser

1. Lekkasjesikker design

Den patenterte O-ringtetningen eliminerer lekkasje av hydraulisk væske, selv i miljøer med høy vibrasjon.

Tetningsytelsen overgår konvensjonelle metall-til-metall-flare-fittings.

2. Trykk og kompatibilitet

Nominell for opptil 3,000 PSI, egnet for de fleste hydrauliske systemer med lavt/middels trykk.

Samsvarer med SAE J514-standardene (37° utvidelse) og inkluderer SAE-til-NPT-adaptere for allsidighet.

3. Materialalternativer

O-ringvalg: Buna-N (standard oljebestandig), Viton (høytemperatur-/drivstoffbestandig), EPDM (vann-/kjemikaliebestandig).

Rørdeler laget av slitesterkt karbonstål eller rustfritt stål (valgfritt).

4. Enkel installasjon

Direkte erstatning for SAE 37° koniske fittinger – ingen spesialverktøy kreves.

Gjenbrukbart design med minimalt vedlikehold.

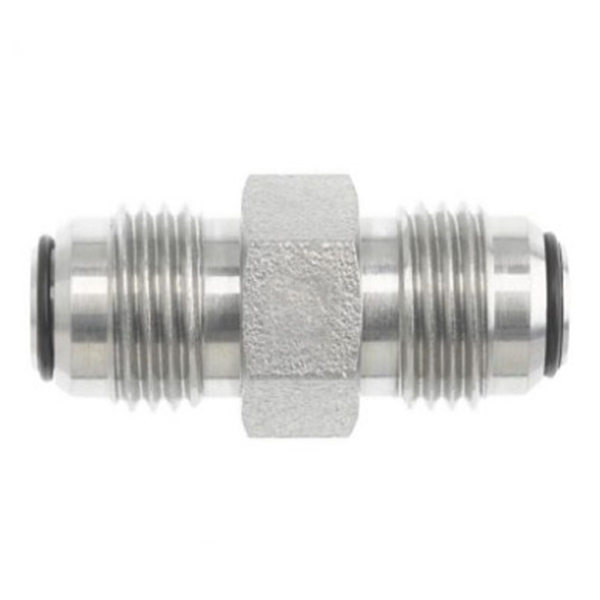

undefinedF2403

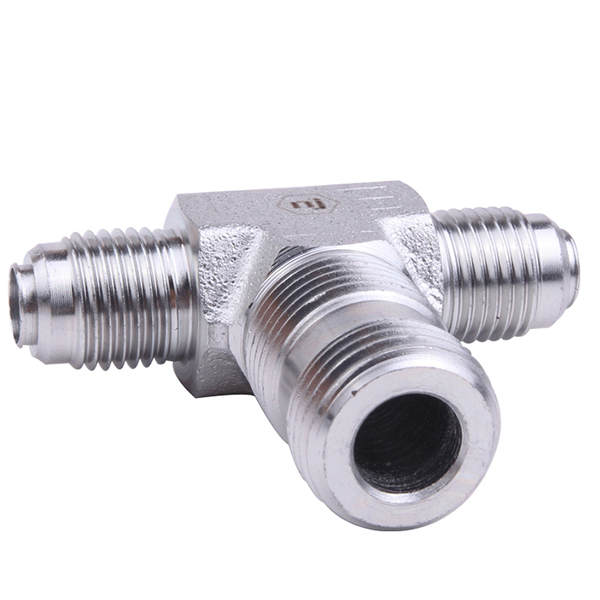

undefinedF6803 flare-o-koblinger

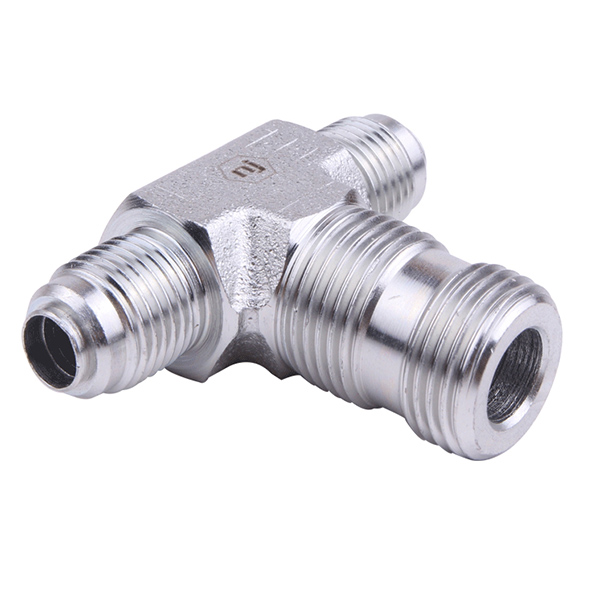

undefinedF6803 flare-o høytrykkskoblinger

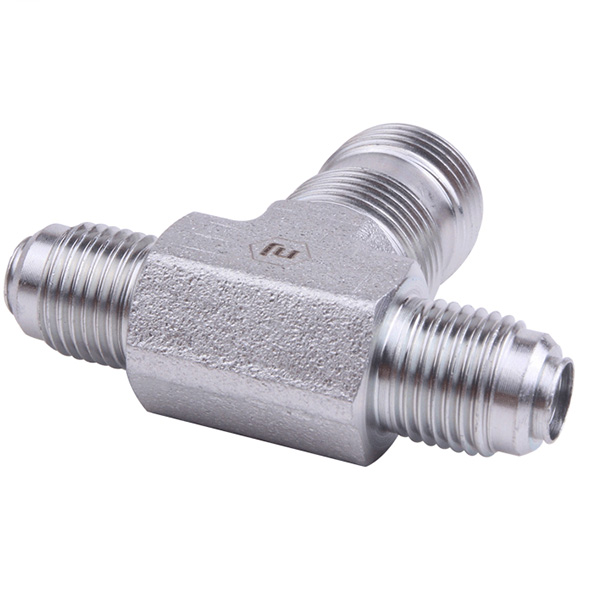

undefinedF6803 flare-o hydrauliske koblinger


Viktige hensyn:

✔ Trykkgrenser: Ikke overskrid 3,000 PSI. For høyere trykk, kontakt NJ for alternativer.

✔ Valg av O-ring: Tilpass materialet til væsketypen (f.eks. Viton for drivstoff, EPDM for vann-glykol).

✔ Inspeksjon: Sjekk O-ringene regelmessig for slitasje, og skift dem ut hvis de er skadet.

Produksjon og kvalitetssikring

Presisjonsmaskinering: CNC-verktøyede beslag sikrer nøyaktige SAE 37° utvidelsesvinkler for sømløs kompatibilitet.

O-ringoptimalisering: Finite Element Analysis (FEA) validerer tetningskompresjon under belastning.

Testing: 100 % trykktestet for å garantere lekkasjefri ytelse.

Hvorfor velge NJ FLARE-O-koblinger?

✔ Lekkasjefri garanti: O-ringteknologi overgår tradisjonelle utvidede beslag.

✔ Bred kompatibilitet: SAE 37°- og NPT-adaptere forenkler systemintegrasjonen.

✔ Holdbarhet: Korrosjonsbestandige belegg og førsteklasses materialer forlenger levetiden.

✔ Kostnadseffektivt: Reduserer nedetid og væsketap fra lekkasjer.

Tekniske data

FLARE-O UNION RETT ADAPTER

DELENUMMER STØRRELSE B1 RØR YD B1 RØR YD B1 SAE 37 B2 SAE 37 B1 DRILL B2 DRILL L LGTH C HEX
F2403-04-04 1/4 1/4 7 / 16-20 7 / 16-20 0.172 0.172 1.37 0.5
F2403-05-05 5/16 5/16 1 / 2-20 1 / 2-20 0.234 0.234 1.37 0.562
F2403-06-04 3/8 1/4 9 / 16-18 7 / 16-20 0.297 0.172 1.4 0.625
F2403-06-05 3/8 5/16 9 / 16-18 1 / 2-20 0.297 0.234 1.4 0.625
F2403-06-06 3/8 3/8 9 / 16-18 9 / 16-18 0.297 0.297 1.41 0.625
F2403-08-06 1/2 3/8 3 / 4-16 9 / 16-18 0.391 0.297 1.52 0.812
F2403-08-08 1/2 1/2 3 / 4-16 3 / 4-16 0.391 0.391 1.62 0.812
F2403-10-06 5/8 3/8 7 / 8-14 9 / 16-18 0.484 0.297 1.68 0.937
F2403-10-08 5/8 1/2 7 / 8-14 3 / 4-16 0.484 0.391 1.78 0.937
F2403-10-10 5/8 5/8 7 / 8-14 7 / 8-14 0.484 0.484 1.88 0.937
F2403-12-08 3/4 1/2 1-1/16-12 3 / 4-16 0.609 0.391 1.95 1.125
F2403-12-10 3/4 5/8 1-1/16-12 7 / 8-14 0.609 0.484 2.05 1.125
F2403-12-12 3/4 3/4 1-1/16-12 1-1/16-12 0.609 0.609 2.16 1.125
F2403-14-14 7/8 7/8 1-3/16-12 1-3/16-12 0.719 0.719 2.21 1.250
F2403-16-08 1 1/2 1-5/16-12 3 / 4-16 0.844 0.391 2 1.375
F2403-16-12 1 3/4 1-5/16-12 1-1/16-12 0.844 0.609 2.2 1.375
F2403-16-16 1 1 1-5/16-12 1-5/16-12 0.844 0.844 2.25 1.375
F2403-20-16 1-1/4 1 1-5/8-12 1-5/16-12 1.078 0.844 2.38 1.688
F2403-20-20 1-1/4 1-1/4 1-5/8-12 1-5/8-12 1.078 1.078 2.43 1.688
F2403-24-16 1-1/2 1 1-7/8-12 1-5/16-12 1.312 0.844 2.58 2
F2403-24-24 1-1/2 1-1/2 1-7/8-12 1-7/8-12 1.312 1.312 2.75 2
F2403-32-32 2 2 2-1/2-12 2-1/2-12 1.781 1.781 3.4 2.625
Søknad

Hydrauliske systemer: Traktorer, anleggsmaskiner og industrielt utstyr.

Væskeoverføring: Drivstoffledninger, kjølevæskesystemer og smørenettverk.

Mobilt utstyr: Landbruks-, skogbruks- og gruvekjøretøy.
