Rask levering SAE J1926-1 karbonstål ORB hydrauliske beslag
Presisjonskonstruerte koblinger for hydrauliske høytrykkssystemer er NJ ORB (O-Ring Boss) hydrauliske koblinger. Disse karbonstålkoblingene, som er laget i samsvar med SAE J1926-1, garanterer lekkasjefri drift i krevende applikasjoner som bygg-, landbruks- og industriutstyr. Tallrike konfigurasjoner (rett, albue, T-stykke osv.) og kjente delenumre (f.eks. 6400, 6408-HHP, 6815) gjør dem populære i Nord-Amerika på grunn av deres pålitelighet ved høyt trykk.
Tekniske beskrivelser
1. Materiale og holdbarhet
Laget av 45# (1045) karbonstål for overlegen styrke og korrosjonsbestandighet, kompatibel med hydrauliske væsker, oljer og andre industrielle medier.
2. Tetningsteknologi
Har en O-ring (Nirtile O-ring eller Viton-ring, valgfri) plassert i sporet på hannkoblingen, komprimert under montering for å skape en 100 % lekkasjesikker tetning. Den kan operere ved 3,000–6,000 PSI (høyere for HHP-varianter som 6408-HHP).
3. Samsvar med SAE J1926-1
Overholder strenge bransjestandarder for dimensjonsnøyaktighet, trykkklassifiseringer og materialspesifikasjoner.
4. Vanlige konfigurasjoner og størrelser
Inkluderer rette (6400), 45° albue (6805) og T-stykker (6420) med størrelser fra 1/8" til 2" UNF-gjenger, som dekker ulike krav til hydrauliske ledninger.
5. Overflatebehandling
Sinkbelagt eller sinkforniklet eller forniklet for å forbedre korrosjonsmotstanden.
6403-NWO
6403
6405
6408
6815Hvorfor velge våre ORB-koblinger?
Streng kvalitetssikringstesting: Hver beslag gjennomgår trykk- og materialkontroller.
HHP-alternativer: Høytrykksvarianter (f.eks. 6408-HHP) for ekstreme forhold.
Rask levering: NJ har tilstrekkelig lagerbeholdning for alle ORB-deler, så det er greit for oss å levere bulkbestillinger innen 7–15 virkedager til våre nordamerikanske kunder.
Tekniske data

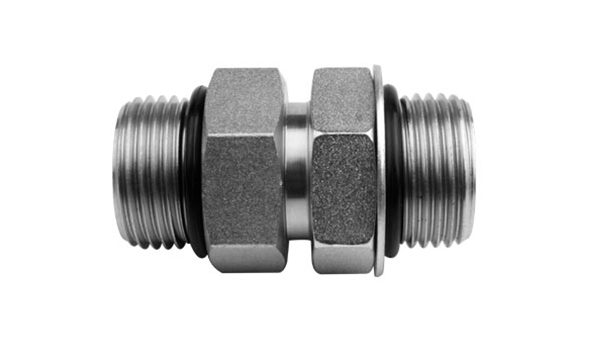

UNO hann x UNO justerbar hann rett adapter
| Tråd A | Tråd B | Varenummer | L | E | F | H1 | ||
| Dash | A | Dash | A | mm | mm | mm | mm | |
| -9 | 9 / 16-18 | -9 | 9 / 16-18 | 6403-NWO-06-06 | 40 | 10 | 10 | 17.46 |
| -12 | 3 / 4-16 | -12 | 3 / 4-16 | 6403-NWO-08-08 | 45 | 11 | 11 | 22.23 |
| -14 | 7 / 8-14 | -14 | 7 / 8-14 | 6403-NWO-10-10 | 52 | 13 | 13 | 25.4 |
Detaljer
Viktige fordeler
✔ Design uten lekkasjer: O-ringkompresjon sikrer langvarig tetningsintegritet.
✔ Høytrykkstoleranse: Egnet for kraftige hydrauliske systemer (f.eks. vedkløyvere, gravemaskiner).
✔ Utskiftbarhet: Kompatibel med andre SAE J1926-1 ORB-koblinger.
✔ Bred tilgjengelighet: Populære delenumre (f.eks. 6405, 6810) reduserer
nedetid.
Bruksanvisninger
⚠ Montering: Stram til koblingene med SAE-spesifisert moment for å unngå skade på O-ringene.
⚠ Vedlikehold: Inspiser O-ringene med jevne mellomrom; skift dem ut hvis de er slitte/sprukne.
⚠ Væskekompatibilitet: Bekreft kompatibilitet med tetninger for ikke-standardiserte væsker.
⚠ Unngå overstramming: Kan deformere gjengene eller knuse O-ringen.
Søknad
O-ring Boss-fittings brukes i ulike bransjer, inkludert hydrauliske pumper, sylindere og ventiler, mobilt utstyr (traktorer, lastere), industriell automasjon og fluidkraftsystemer.
